دستگاههای بادکن روتاری
بادکن های روتاری Tech-Long قادر به تولید تا 81000 بطری در ساعت

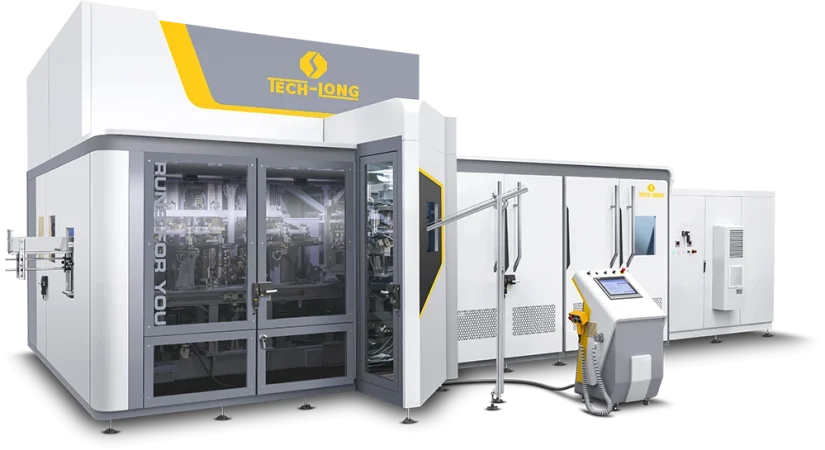

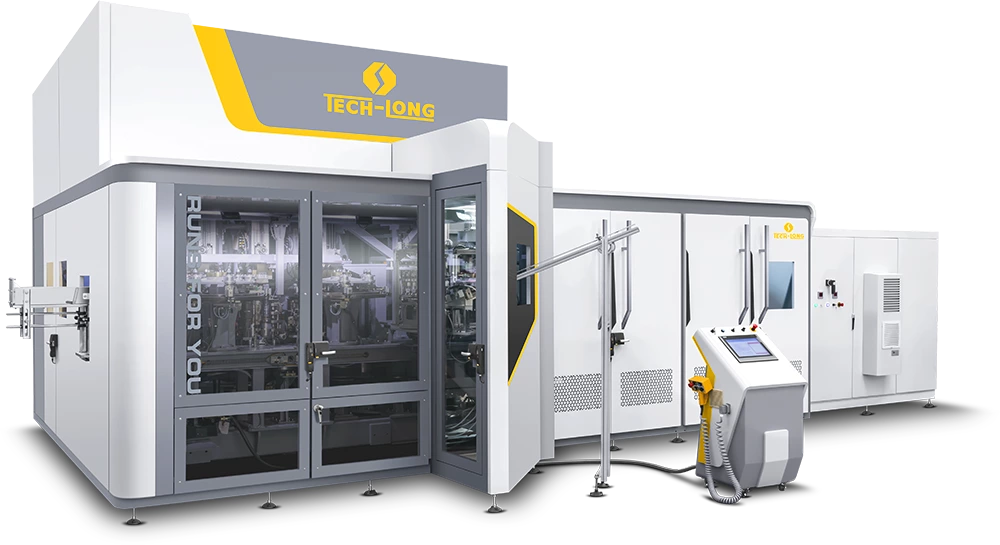

دستگاه بادکن روتاری PET
بادکن اتوماتیک روتاری Tech-Long اولین بادکن روتاری پر سرعت ساخته شده در کشور چین (در سال 2002) می باشد. امروزه نسل ششم بادکن های روتاری Tech-Long قادر به تولید تا 81000 بطری در ساعت می باشد.
ظروف PET عالی، اصول طراحی سفارشی، دامنه کاربرد وسیع
آب آشامیدنی، شیر نوشابه های گازدار و محصولات مبتنی بر شیر، روغن خوراکی، آبمیوه و نوشیدنی انرژی زا، چای، قهوه
نمای بیرونی زیباتر
طراحی ساده فراگیر، هنر آوانگارد و تولید صنعتی را کاملاً ترکیب میکند.
- تعداد رنگ بسیار سفارشی شده و فناوری تکمیل سطح، کیفیت فوق العاده ای را از جزئیات نشان می دهد.
- تطبیق رنگ یکنواخت کل تجهیزات خط.
- تاسیسات به طور مستقل جدا شده اند که ایمن و به خوبی مرتب شده است.
- از بالاترین استانداردهای ایمنی در اروپا و آمریکا پیروی کنید.
سرعت بالاتر
خروجی هر قالب قالبگیرهای دمشی نسل 6 میتواند به 2600-2800 بطری برسد. این دستگاه با موتورهای سروو و دریچههای دمنده بطری با پاسخ سریعتر برای بهبود کارایی کامل است.
خروجی در هر قالب:
- بطری آب: 2650-2800BPH (≤0.6L)
- بطری قمقمه: 2000BPH (≤0.6L، 85 درجه)
- بطری CSD: 2400BPH (≤0.6L)
عملکرد پایدارتر
با اتخاذ طراحی استاندارد و مدولار، سری های مختلف انواع ماشین ها تطبیق پذیری قوی دارند، با سیستم انتقال بهینه برای کاهش لرزش.
با مفهوم طراحی استاندارد، سری های مختلف ماشین های دمنده بطری در پلت فرم و طراحی مدولار برای تطبیق پذیری زیاد هستند.
قطعات مدولار پس از چندین سال اعتبار سنجی ثابت شده است که بسیار پایدار و قابل اعتماد هستند.
کنترل هوشمندتر
ظرفیت پردازش برنامه 3 برابر بهبود یافته است زیرا سروو یکپارچه کننده برای کنترل کشش و اعمال دمیدن بطری استفاده می شود.
صرفه جویی بیشتر در انرژی
فر و سیستم جدید طراحی شده در مقایسه با نسل پنجم می تواند 10 تا 15 درصد در مصرف آب و برق صرفه جویی کند. فقط به یک چیلر نیاز دارید و دیگر نیازی به سپرهای خنک کننده نیست. فر جدید طراحی شده:
- حداقل فاصله پریفرم ممکن: 35mm.

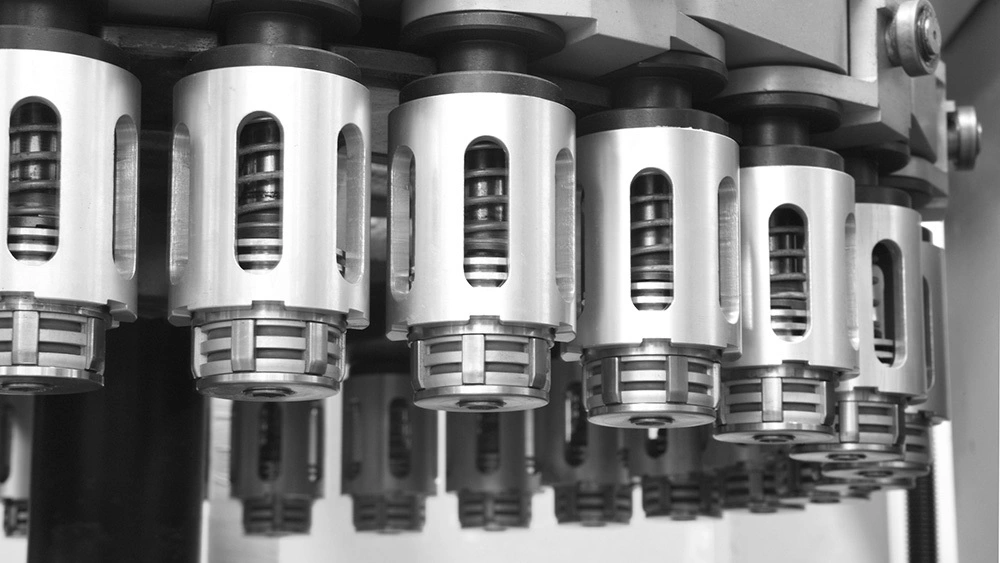

- زنجیره اسپیندل، اجاق گاز و سیستم گردش هوا بهینه شده برای بهبود راندمان گرمایش. .
- صفحه بازتابنده سرامیکی برای افزایش بازتاب حرارت.
- فر برای از دست دادن حرارت کمتر محصور شده است.
- سیستم حفاظتی کارآمد یقه بطری برای افزایش دمای فر.
- در مقایسه با فر برای نسل پنجم، 10٪ -15٪ در مصرف آب و برق صرفه جویی می کند.
- در مقایسه با فر برای نسل پنجم، 30٪ -45٪ در مصرف آب و برق صرفه جویی می کند.
سطح ایمنی بالاتر
کامل با کانال انتقال پریفرم کاملا محصور و سیستم روانکاری کارآمد. سیستم بازرسی بصری اختیاری و همچنین تجهیزات استریلیزاسیون و حذف گرد و غبار.
تولید انعطاف پذیرتر
تغییر قالب سریع و بدون ابزار در عرض 1 دقیقه قابل دستیابی است، از جمله بر روی پریفرم un-scrambler و سر دوک.
- برای مکانیزم کشش سروو، موتور سروو سرعت کشش را برای تحقق فرآیند انعطاف پذیر کنترل می کند.
- تغییر سریع نوع بطری/گردن بطری، که با طراحی های تغییر سریع کاربرپسند تسهیل می شود، مشتریان را قادر می سازد از تولید استاندارد انبوه به ساخت شخصی و انعطاف پذیر تغییر مسیر دهند.
- تغییر سریع سنتی 3 دقیقه در هر حفره، سازگار با قالب های تولید کنندگان دیگر.
- تغییر سریع فوق العاده، تعویض سریع پنوماتیک بلوک های پشتیبانی قالب به چپ و راست، < 1 دقیقه/حفره، طراحی ثبت اختراع TECH-LONG.
هوشمند
- کارخانه هوشمند هوشمند و دیجیتالی شده: تجزیه و تحلیل کارایی
- نظارت در زمان واقعی: نظارت در زمان واقعی عملکرد تجهیزات و داده ها.
- مدیریت کارآمد: با تجزیه و تحلیل آماری داده ها، چندین دستگاه به طور یکنواخت برای مدیریت کارآمد مدیریت می شوند.
- پردازش داده ها: با پردازش داده های بلادرنگ هر دستگاه، اطلاعات اولیه دستگاه مربوطه به دست می آید.
- تجزیه و تحلیل مقایسه ای: سپس اطلاعات مورد مقایسه و تجزیه و تحلیل قرار گرفته و وضعیت عملکرد و تولید تجهیزات مربوطه به دست می آید. اطلاعات دیجیتالی مدیریت شرکت را ساده تر، شفاف تر و کارآمدتر می کند.
ظروف PET عالی، اصول طراحی سفارشی، دامنه کاربرد وسیع
آب آشامیدنی، شیر نوشابه های گازدار و محصولات مبتنی بر شیر، روغن خوراکی، آبمیوه و نوشیدنی انرژی زا، چای، قهوه
سری حفره بزرگ برای دمیدن بطری با حجم 5-10 لیتر – TECH-LONG
سری حفره کوچک عمدتاً برای دمیدن بطری هایی با حجم حداکثر 0.75L-TECH-LONG مناسب است.
سری حفره مربع عمدتا برای باد کردن بطری های زیر 2.5L-TECH-LONG مناسب است.
سری حفره استاندارد عمدتاً برای دمیدن بطری های تا 2.5L-TECH-LONG مناسب است.
سری سوپر حفره عمدتاً برای باد کردن بطری های 12-20 لیتری مناسب است – TECH-LONG

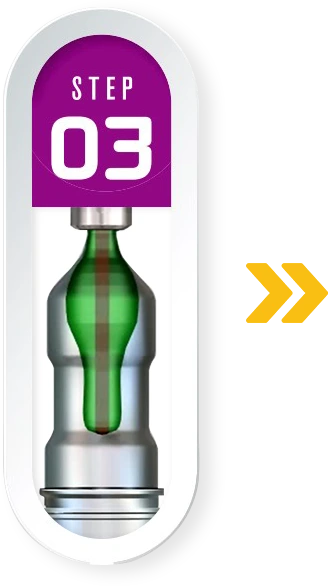

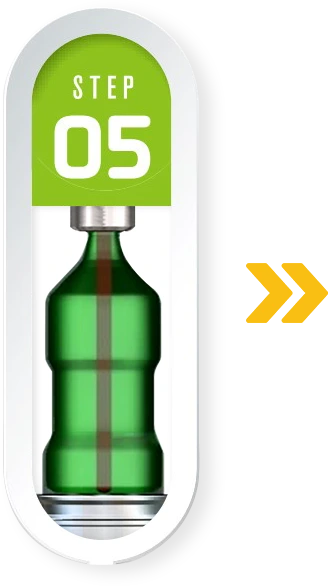

فرآیند قالب گیری با ضربه کششی

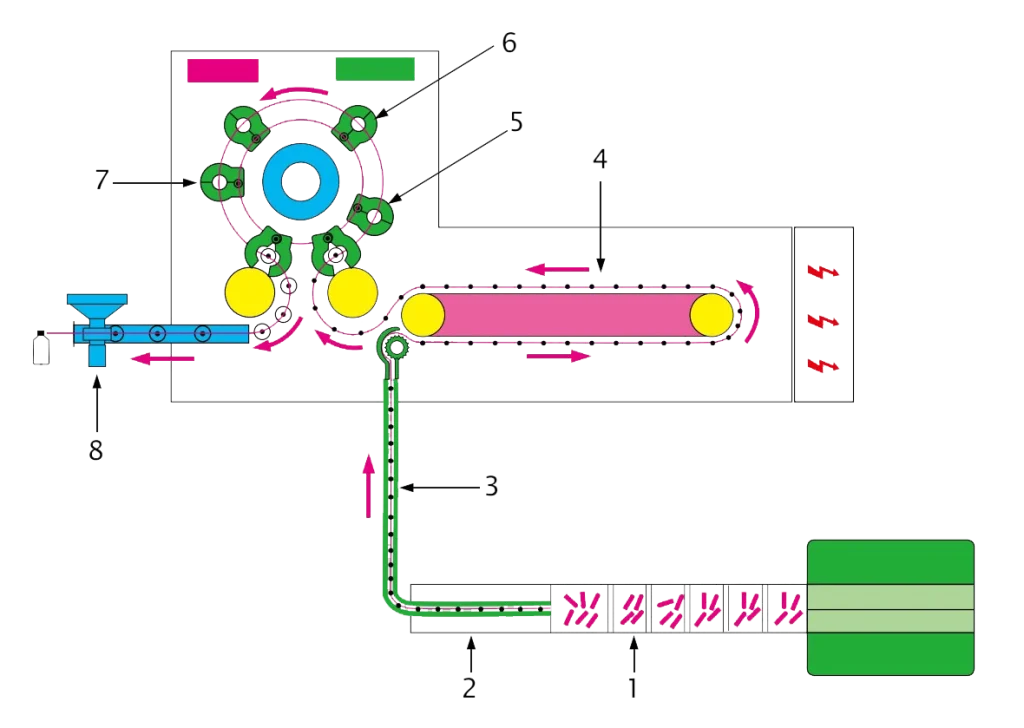

اصول کار دستگاه قالب گیری دمشی TECH-LONG

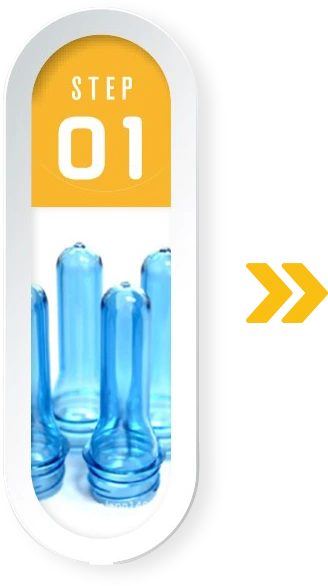

- خوراک پیش ساخته
- پیش فرم unscrambling
- در حال انتقال

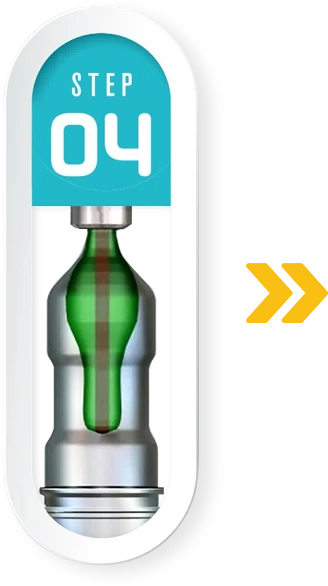

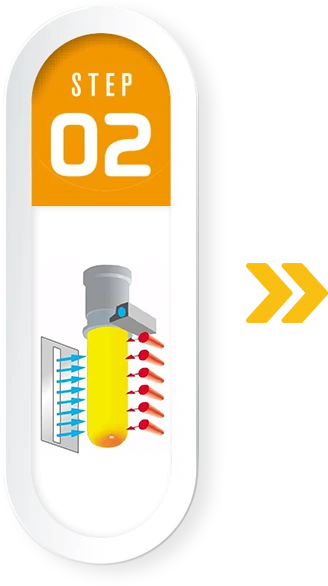

- گرمایش
- کشش + پیش دمش + ضربه میانی
- دمیدن با فشار بالا

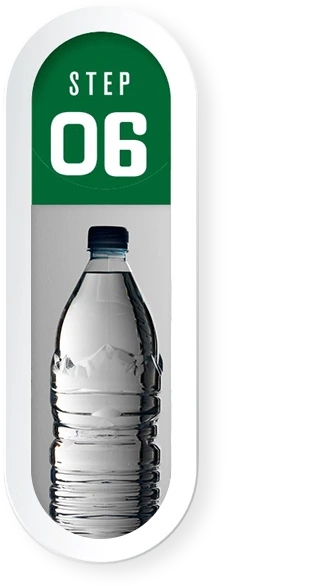

- پایان چرخه دمیدن
- ترشح بطری

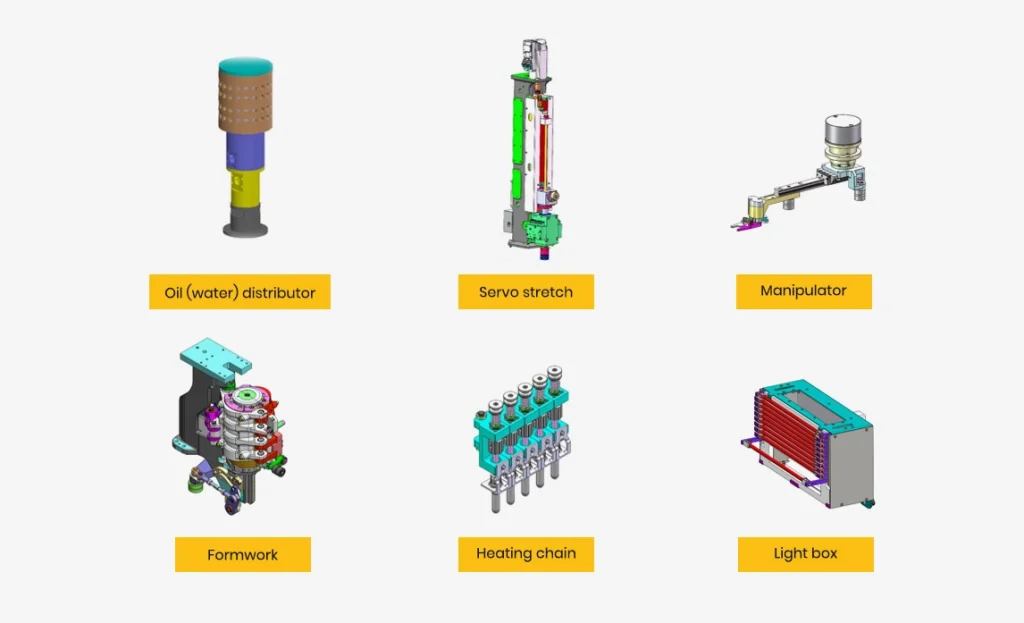

اجزای اصلی TECH-LONG دستگاه قالب گیری دمشی
● چرخ بادکن ● اجاق گاز ● پیش فرم unscrambler ● سیستم کنترل ● تجهیزات کمکی

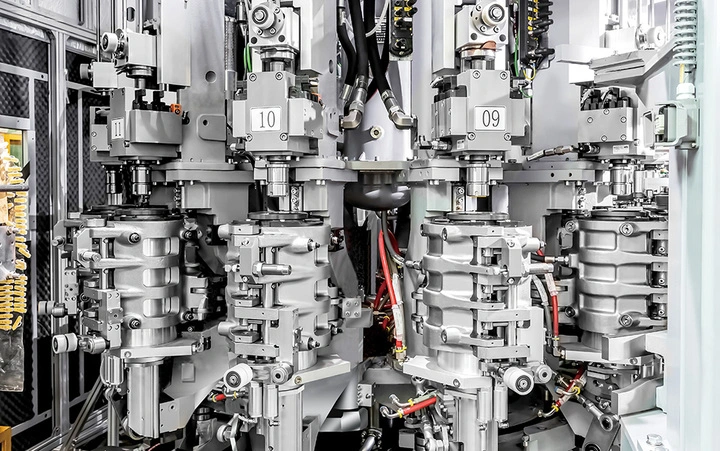

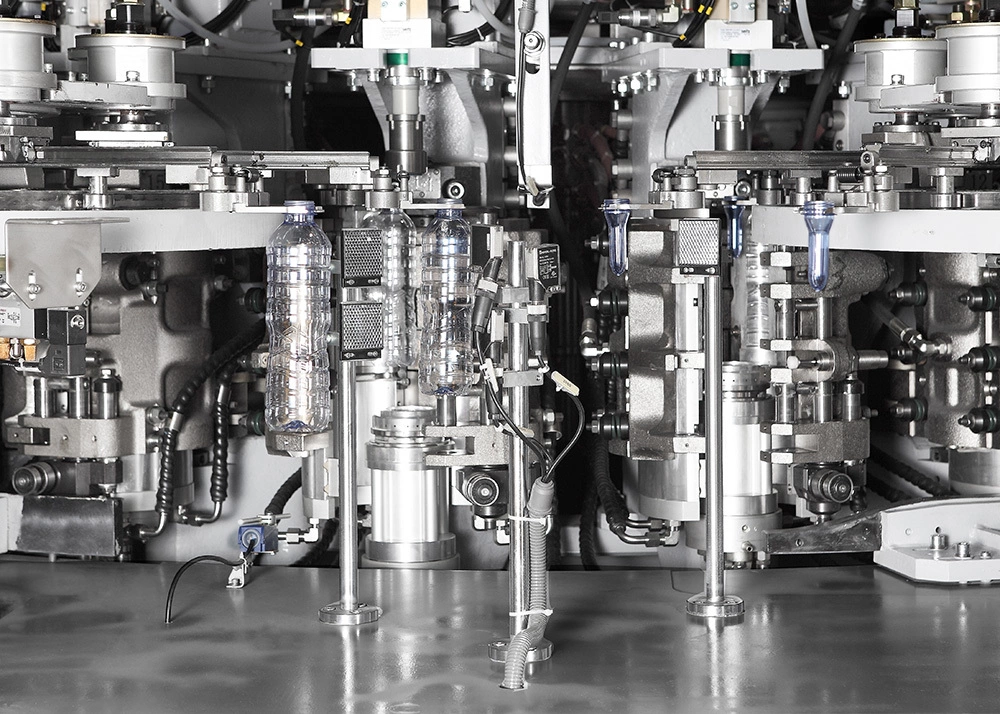

چرخ باد کن
- کنترل PLC برای عملیات با سرعت بالا
- دستکار به طور خودکار پریفرم ها و بطری ها را می گیرد
- کشش سروو و آب بندی مکانیکی
- شش مرحله فرآیند قالب گیری دمشی
- پیوند قالب زیرین و قالب باز و بسته
- نظارت بر جریان آب، برق و هوا

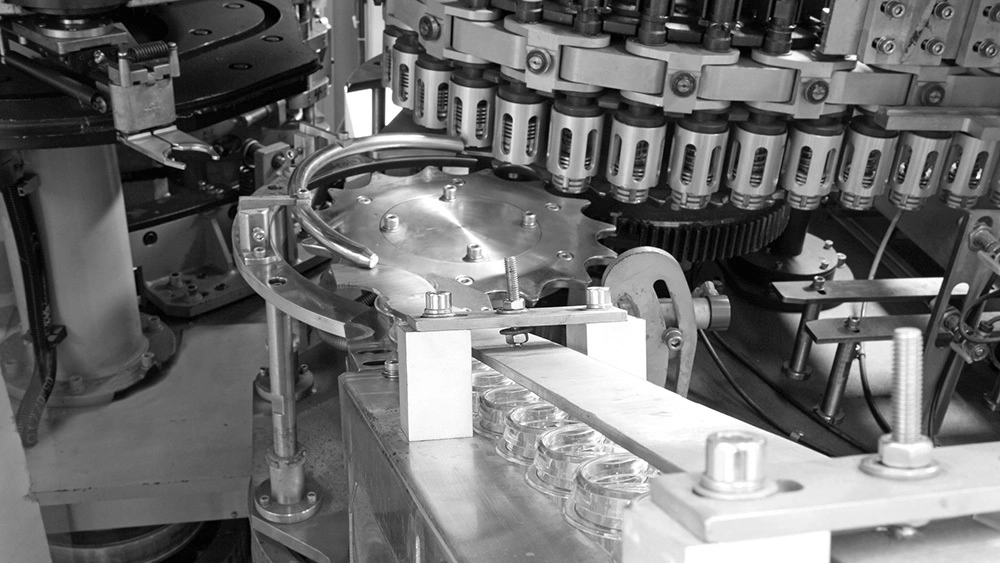

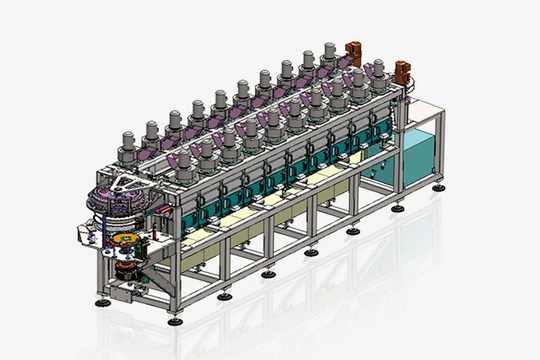

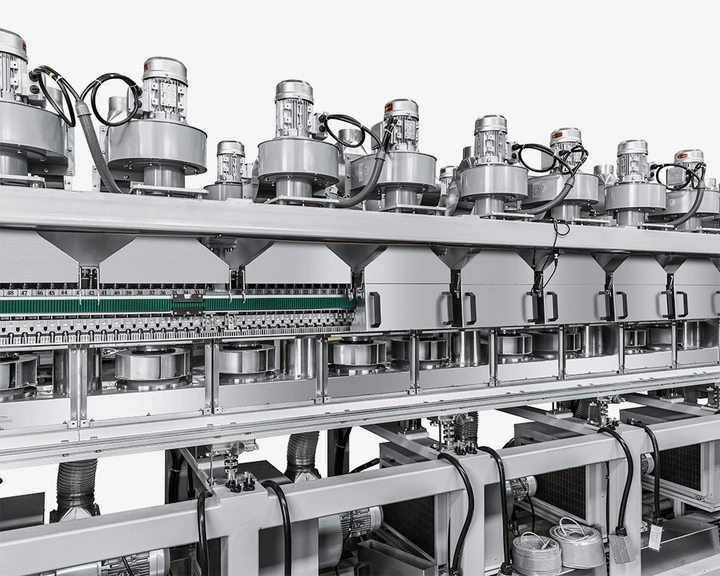

فر
- بارگذاری پریفرم، گرمایش و سرمایش گردن هستند متوجه شد.
- سیستم گرمایش مادون قرمز پایدار.
- چند منطقه گرمایش، هر منطقه گرمایش است
به صورت جداگانه کنترل می شود. - تنظیم بدون پله ولتاژ لوله مادون قرمز.

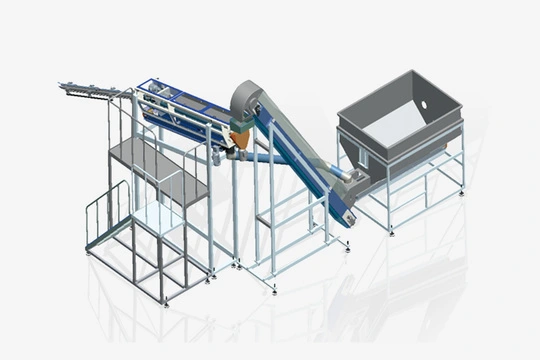

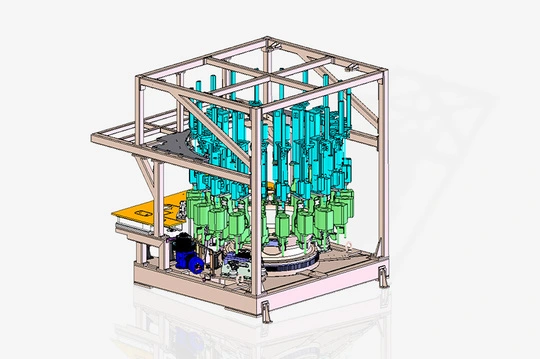

Preform unscrambler
برنامه ریزی شده پیش فرم انتقال، تغذیه و درهم ریختن
جدول مشخصات
| Bottle type | PET bottle, used in the packaging of water, juice, carbonated beverage, edible oil, soy sauce, daily cosmetics and so on. | |
| Single mold capacity | Water bottle—2250-2400BPH (≤0.6L) | |
| Heatset bottle—1800BPH (≤0.6L) | ||
| CSD bottle—2000BPH (≤0.6L) | ||
| Bottle size | 0.25L -10L | |
| Bottle variety | (1) CPXD series | Bottle size 4L-10L |
| (2) CPXX series | Bottle size 0.25L-0.77L | |
| (3) CPX series | Bottle size 0.25L-2.5L | |
| (4) CPXF series | Square bottle size 0.25L-2.5L | |
| (5) CPXM series | Bottle size 0.25L-3.3L | |
| (6) Shape bottle | Series bottle size 0.25L-2L | |
